直流充电桩测试系统集成了充电接口模拟器、电池电压模拟器、BMS 通讯模拟、负载、高精度收罗� ？椤AN 报文收罗� ？椤⑶度胧娇刂破鞯茸氨�，完全模拟了电动汽车充电回路， 实现插枪即可测试，阻止之前多装备连线重大的状态。
一、前言
随着天下能源� ；肭樾挝廴镜囊恢奔由�，近年来以电能作为驱动力的电动汽车迅猛生长，然而配套的充电服务设施却相对滞后,严重制约着电动汽车的工业化。为了推进新能源电动汽车行业的生长,海内各大都会都在着力建设直流充电桩等基础设施。由于古板人工或半自动化测试手艺效率较低,且充电桩测试相关于电源测试来说重大许多。企业迫切需要高效的自动检测平台快速检测大批量的充电桩,从而知足生产的需求。因此,充电桩自动测试平台对解决上述问题具有主要意义。
二、简介
直流充电桩测试系统集成了充电接口模拟器、电池电压模拟器、BMS 通讯模拟、负载、高精度收罗� ？椤AN 报文收罗� ？椤⑶度胧娇刂破鞯茸氨�，完全模拟了电动汽车充电回路， 实现插枪即可测试，阻止之前多装备连线重大的状态。直流充电机检测平台凭证现行标准及规范的要求，对试验装备举行配备，试验要领及操作办法主要参考标准及规范如下：
1.B/T 20234.1-2015 电动汽车传导充电用毗连装置_第 1 部分: 通用要求
2.GB/T 20234.3-2015 电动汽车传导充电用毗连装置_第 3 部分: 直流充电接口
3.GB/T 184871-2015 电动汽车传导充电系统_第 1 部分: 通用要求
4.NB/T 33001-2018 电动汽车非车载传导式充电机技朮条件
5.NB/T 33008.1-2018 电动汽车充电装备磨练试验规范_第 1 部分:非车载充电机
6.GB/T 34657.1-2017 电动汽车传导充电互操作性测试规范
7.GB/T 34658-2017 电动汽车非车载传导式充电机与电池治理系统之间的通讯协议一致性测试
8.Q/GDW 1233-2014 电动汽车非车载充电机通用要求
9.Q/GDW 1591-2014 电动汽车非车载充电机磨练手艺规范

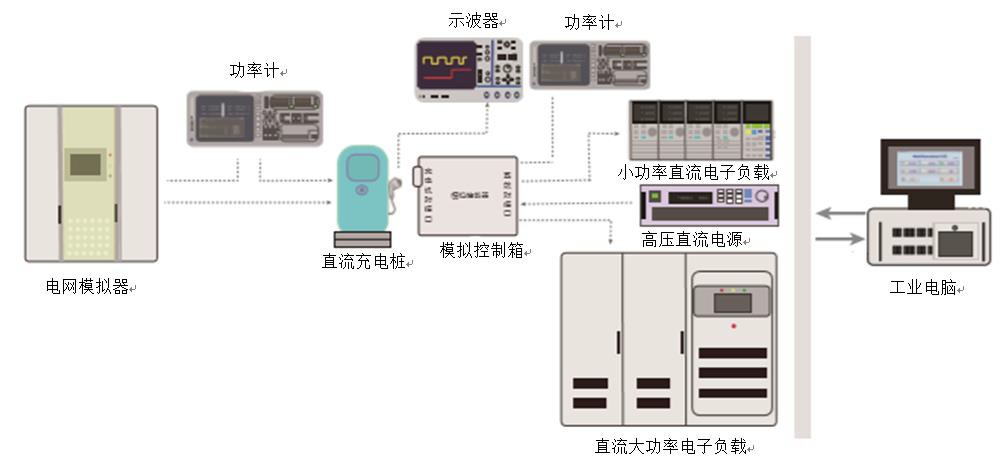

三、系统拓扑图
四、测试项目
No | 通用测试 | 输出测试 |
1 | 毗连确认测试 | 输出电压凌驾车辆允许值测试 |
2 | 自检阶段测试 | 输出电压控制误差测试 |
3 | 充电准备停当测试 | 输出电流控制误差测试 |
4 | 充电阶段测试 | 输出电流控制时间测试 |
5 | 正常充电竣事测试 | 输出电流阻止速率测试 |
6 | 充电毗连控制时序测试 |
|
7 | 通讯中止测试 |
|
8 | 开关 S 断开测试 |
|
9 | 车辆接口断开测试 |
|
10 | 绝缘故障测试 |
|
11 | � ；そ拥氐继逡涣陨ナР馐� |
|
12 | 其他充电故障测试 |
|
13 | 攻击电流测试 |
|
14 | 控制扶引电压超限测试 |
|

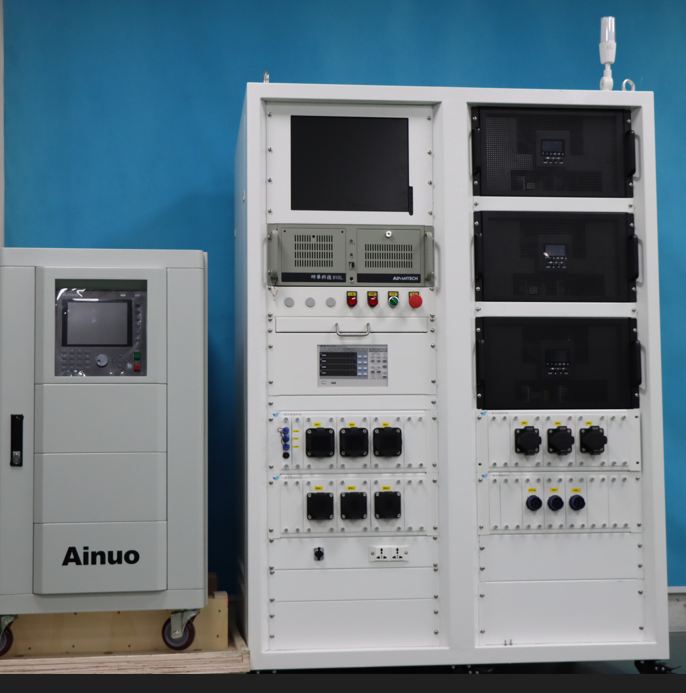

五、产线实拍
